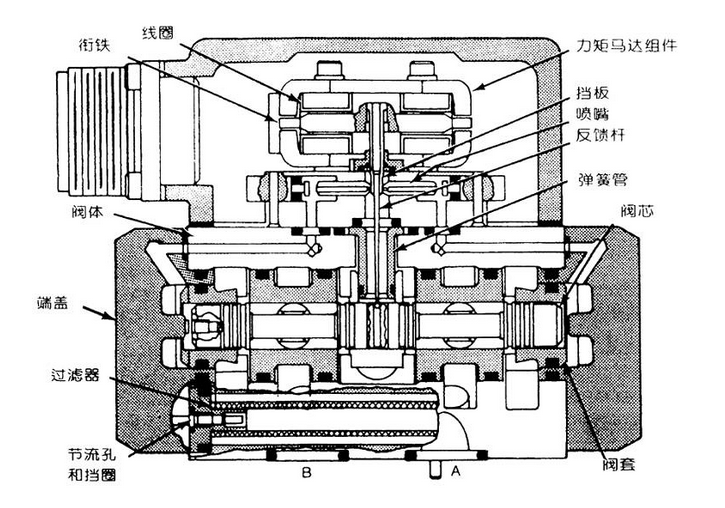

400噸四柱油壓機根據液壓驅動結構不同分為普通四柱油壓機以及伺服油壓機，下圖是山東威力重工機床有限公司為蕪湖客戶定做的400噸伺服油壓機，其液壓閥采用電液伺服閥，它具有動態響應快、控制精度高、使用壽命長等優點。為了方便大家對400噸四柱油壓機電液伺服閥有明確認識，接下來我們結合其剖視圖來看下他的組成結構。
電液伺服閥結構組成：
電液伺服閥是一種接受模擬電信號后，相應輸出調制的流量和壓力的液壓控制閥。電液伺服閥通常由力矩馬達、液壓放大器和反饋機構組成。
力矩馬達：將電氣信號轉換為力矩或力。
液壓放大器：控制流向液壓執行機構的流量或壓力。
反饋機構：也稱平衡機構，使輸出的流量或壓力與輸入的電氣控制信號成比例。
一般說來，伺服系統都是閉環控制，可以實現位置環和壓力環，而且精度非常高，如：AGC、AWC等。比例閥多用于開環控制；其次比例閥類型要多，有比例壓力、流量控制閥等，控制比伺服閥靈活一些。從它們內部結構看，伺服閥多是零遮蓋，比例閥則有一定的死區，控制精度要低，反應要慢。
